一、产品用途：

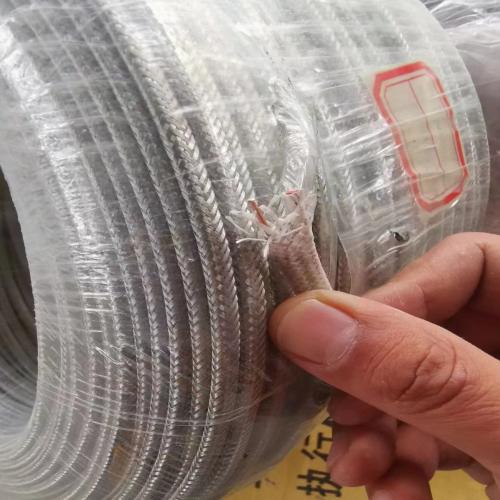

补偿导线、补偿电缆与热电偶配套，用于仪表、电力、冶金、石油、化工、轻纺等厂矿及科研部门中的温度测量和控制系统。该补尝线缆敷设方便简单，具有防潮耐火、耐酸碱、耐高温、耐老化等特点，屏蔽可以防止外界干扰。
二、使用温度：
普通型 GVV（RP） -20℃～+105℃
耐温型 FF46-GS(RP) -40℃～+200℃
耐火、耐高温 HF4B -40℃～+380℃
三、主要技术数据：
1、补偿线缆按产品品种划分为:SC BC KC KX JX TX EA,其中字母“X"表示延长型补偿导线，字母“C"表示补偿型线缆，它们的区别是延长型线缆其合金丝的名义化学成分及热电动势标称值与配用热电偶偶丝相同。补偿型线缆其合金丝的名义化学成分配用热电偶偶丝不同，但是其热电动势标称值在0~100℃或0~200℃时与配用热电偶热电动势标称值相同。热电势和电阻值符合下表规定。
2、补偿线缆防潮试验的绝缘电阻在40℃水中24小时后不小于（10米）25MΩ.
3、补偿线缆耐热老化24小时后进行5倍外径试验，经电压试验1000V/1min不击穿。
四．主要结构材料及代号
项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
阻燃特性 | / | 非阻燃 | 绝缘材料 | V | 聚绿乙烯 |
ZC | 普通阻燃 | F | FEP氟塑料 | ||
ZL | 低烟低卤阻燃 | VD | 低烟低卤阻燃聚绿乙烯 | ||
ZW | 低烟无卤阻燃 | 护套材料 | V | 聚绿乙烯 | |
系列代号 | C | VD | 低烟低卤阻燃聚绿乙烯 | ||
使用分类 | G | 一般用(100℃) | B | 无碱玻璃丝 | |
H | 耐热级(200℃) | 屏蔽材料 | / | 无屏蔽 | |
精度等级 | / | 普通级 | P | 铜丝编织屏蔽 | |
S | 精密度 | P1 | 镀锡铜丝编织屏蔽 | ||
耐热等级 | 70 | zui高使用温度70℃ | P2 | 铜带或铜塑复合带绕包屏蔽 | |
100 | zui高使用温度100℃ | P3 | 铝带或铝塑复合带绕包屏 | ||
200 | zui高使用温度200℃ | 铠装材料 | 22/23 | 钢丝/细钢丝铠装 | |
260 | zui高使用温度260℃ | 导体材料 | R | 多股绞合导体 |
五、配用热电偶 天长市时丰电气有限公司www.ahbnyb.com
补 偿 导 线、补 偿 电 缆 | 配 用 热 电 偶 | |||||
型号 | 补偿合金线 | 绝缘层着色 | 分度号 | 名 称 | ||
正极 | 负极 | 正极 | 负极 | |||
BC | 铜 | 铜 | 红 | 黄 | B | 铂铑30-铂铑6 |
SC | 铜 | 铜镍 | 红 | 绿 | S | 铂铑10-铂 |
KC | 铜 | 康铜 | 红 | 蓝 | K | 镍铬-镍硅 |
KX | 镍铬 | 镍硅 | 红 | 黑 | K | 镍铬-镍硅 |
EX | 镍铬 | 铜镍 | 红 | 棕 | E | 镍铬-铜镍 |
JX | 铁 | 铜镍 | 红 | 紫 | J | 铁-铜镍 |
TX | 铜 | 铜镍 | 红 | 白 | T | 铜-铜镍 |
NX | 镍铬硅 | 镍硅 | 红 | 灰 | N | 镍铬硅-镍硅 |
NC | 铁 | 铜镍 | 红 | 灰 | N | 镍铬硅-镍硅 |
