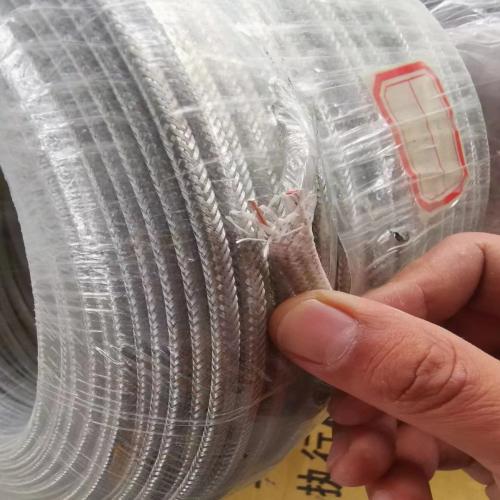

EX-HBF4P 1x2x1.0耐高温补偿导线是一款专用热电偶补偿导线，核心适配 E 分度号热电偶（镍铬 - 铜镍），按国标 GB/T4989-94（等效 IEC584-3 国际标准）生产，主打耐高温、耐恶劣环境特性，广泛应用于工业测温系统中延伸热电偶冷端、补偿温度误差。以下是其详细参数、特性及使用要点：
一、型号含义拆解
| 型号部分 | 含义说明 |
|---|---|
| EX | 核心标识：“E" 对应 E 分度号热电偶（镍铬 - 铜镍），“X" 表示延伸型补偿导线（合金丝热电特性与配用热电偶高度一致，补偿精度更高）。 |
| HB | 结构 / 材料标识：“HB" 通常代表氟塑料（如 FEP、PFA）绝缘 + 护套结构，部分含玻纤编织增强层，提升耐高温性能。 |
| F4P | 补充特性：“F4" 指代氟塑料相关材质（如聚四氟乙烯 PTFE、聚全氟乙丙烯 F46），“P" 表示屏蔽型（多为镀锡铜丝屏蔽或铜带屏蔽），可减少电磁干扰。 |
选型与使用注意事项
严格匹配型号：仅能与 E 分度号（镍铬 - 铜镍）热电偶 配用，禁止与 S、K、J 等其他型号热电偶或补偿导线混用（如将 EX-HBF4P 用于 S 型热电偶，会导致巨大测量误差）。
正确区分正负极： 天长市时丰电气有限公司www.ahbnyb.com
正极（镍铬）：绝缘层通常为红色；
负极（铜镍）：绝缘层通常为棕色（具体以厂家标识为准）；
安装时必须按正负极对应连接热电偶和仪表，接反会导致测量结果反向偏差或仪表无显示，且两对连接点（热电偶 - 补偿导线、补偿导线 - 仪表）需处于相同温度环境。
控制连接点温度：热电偶与补偿导线的连接点温度不得超过 200℃（补偿有效温度上限），否则热电特性匹配度下降，补偿失效。
适配仪表线路电阻：根据所配测温仪表的线路电阻要求，选择合适线径（常见规格 2×1.0mm²、2×1.5mm² 等），避免线路电阻过大影响测量精度。
敷设要求：远离强电磁场、高电压线路及高温热源，固定敷设时避免过度弯曲（需满足最小弯曲半径要求），防止绝缘层破损或屏蔽层失效。
