一）用途
产品适用于风力发电设备中叶轮机及固定安装塔内货其类似场合的1.8/3kV及以下风力发电用耐扭曲软电缆。
二）型号、名称
1、型号代号的含义
风力发电用电缆系列代号 FD
阻燃C类 ZC（如用户要求）
低烟无卤阻燃C类 WDZC（如用户要求）
铜导体 （T）省略
乙丙橡皮绝缘或其他相当的合成弹性体绝缘 E
硅橡胶橡皮或其相当混合物绝缘 G
硅橡胶橡皮或其相当混合物护套 G
聚氨酯弹性体护套(TPU) U
氯磺化聚乙烯橡皮或其他相当的合成弹性体护套 H
氯丁橡皮或其他相当的合成弹性体护套 F
热塑性弹性体护套 S
适应的zui低环境温度： -55℃ （耐严寒型） -55
-40℃ （耐寒型） -40
-25℃： -25
适用于风力发电机组塔架内，额定电压（690V）和系统，悬挂扭转场合作为电力传输电缆。
三）使用条件：
1、额定电压：U0/U为，。
2、电缆使用温度范围：
固定安装：-40～90℃。
3、电缆导体最高工作温度为90℃。
4、短路时（最长时间不超过5s），电缆导体的最高温度不超过250℃。
5、电缆弯曲半径：不小于6倍的电缆外径。
6、电缆能通过常温10000次抗扭试验。

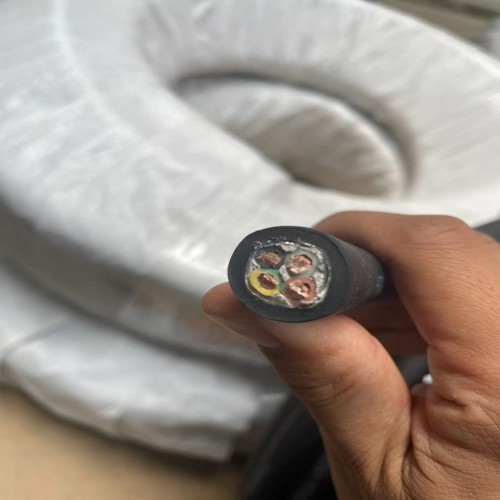

FDEH风能电缆
三、、产品:TICW/01-2009或用户要求的技术协议
1、导体：采用无氧铜丝或镀锡铜丝，结构符合GB/T3956-2008中第5类的要求；
2、绝缘：采用乙丙橡胶，性能符合XJ-30A型绝缘胶；或采用硅橡胶，性能符合XJ-80A型绝缘胶。
3、护套：采用氯化聚乙烯橡胶，性能符合XH-03型护套胶；或采用阻燃硅橡胶，性能符合XJ-80A型绝缘胶。
4、也可根据用户现场的电缆使用要求，进行特殊设计。导体应符合IEC60228规定的第五种不镀锡导体规定的要求。
导体表面应光洁、无油污、无损伤绝缘的毛刺，以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
绝缘 FDEH风能电缆
绝缘厚度的标称值应符合IEC 60227-7的规定，绝缘厚度的平均值应不小于标称值，其最薄处厚度应不小于标称值的90%—0.1mm。
绝缘采用PVC绝缘，其性能应符合IEC 60227-1中表1规定的PVC/D型绝缘料的规定。绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘表面应平整、色泽均匀。
绝缘线芯采用数字标志以示识别，并应符合DIN VDE 0293的规定，黄-绿色接地线放于缆芯最外层（3芯及以上电缆）。
屏蔽
屏蔽层采用镀锡铜丝编织，编织密度应不低于85%。
护套
护套厚度的标称值应符合IEC 60227-7的规定，并且外护套的平均值应不小于标称值，其最薄处厚度应不小于标称值的85%-0.1mm。
护套采用柔软PVC混合材料，其性能应符合IEC 60227-1中表2的规定PVC/ST5型的规定。护套应紧密挤包在绞合的绝缘线芯或包覆层上，并且，电缆外护套表面应光洁，色泽均匀。
电缆的外径应符合IEC 60227-7的规定。护套颜色为灰色或黑色。
成品电缆
成品电缆20℃时导体直流电阻值应不大于IEC60228中的规定。
成品电缆及绝缘线芯应能经受规定的交流额定电压2500V耐压试验，要求5分钟内不发生击穿。
成品电缆线芯绝缘电阻应不小于20MΩ•km。
成品电缆绝缘的机械物理性能应符合IEC 60227-1的规定。
成品电缆护套的机械物理性能应符合IEC 60227-1的规定。
成品电缆应能通过EN 50265-2-1或IEC 60332-1规定的燃烧试验。
成品电缆20℃时屏蔽阻抗应不大于10Ω/km
