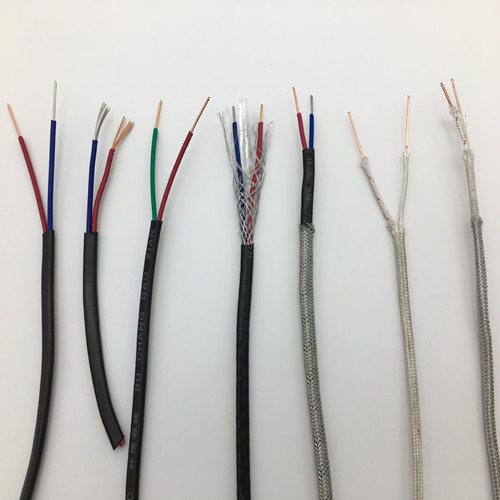

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家(等效采用IEC584-3《热电偶第三部分—补偿导线》)，EX-HB-FF高温补偿电缆绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代较高水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
品 种 | 补偿型 | 延伸型 | WC3/25 | WC5/26 | |||||||
SC | KC、NC | KX、NX | EX | JX | TX | ||||||
配用热电偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
材质和颜色 | 正极 | 材质 | 铜 | 铜 | 镍铬 | 镍铬 | 铁 | 铜 | 铜 | 钴铁 | |
颜色 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | |||
负极 | 材质 | 铜镍 | 铜镍 | 镍硅 | 铜镍 | 铜镍 | 铜镍 | 铜镍 | 钴镍 | ||
颜色 | 绿 | 蓝 | 黑 | 棕 | 紫 | 白 | 黄 | 橙 | |||
允差mV | * | 100℃ | ±0.023 | ±0.063 | ±0.063 | ±0.102 | ±0.081 | ±0.023 | |||
200℃ | ±0.060 | ±0.111 | ±0.083 | ±0.027 | |||||||
B级 | 100℃ | ±0.037 | ±0.105 | ±0.105 | ±0.170 | ±0.135 | ±0.047 | ±0.048 | ±0.051 | ||
200℃ | ±0.057 (5℃) | ±0.100 | ±0.183 | ±0.138 | ±0.053 | ±0.080 | ±0.085 | ||||
往复电阻 | 20℃时长度为1m， | ＜0.1Ω | ＜0.8Ω | ＜1.5Ω | ＜1.5Ω | ＜0.8Ω | ＜0.8Ω | ||||
线芯标称截面积mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
线芯股数 | 1，7，19 天长市时丰电气有限公司www.ahbnyb.com | ||||||||||
绝缘层、护 | G (一般用) | V.V，-20～70℃和-20～100℃； | |||||||||
H (耐热用) | B.B，-40～180℃和-25～200℃ | ||||||||||
BX-HF4PR、EC-HF4PR、BX-HF4PR、RX-HF4PR、EC-HF4PR、RC-HF4PR、KC-HF4PR、SC-HF4PR、KX-HF4PR、LB3-HF4P、BX-HF4P、EC-HF4P、BX-HF4P、RX-HF4P、EC-HF4P、RC-HF4P、KC-HF4P、SC-HF4P、KX-HF4P、EX-HF4P、JX-HF4P、TX-HF4P、WC3/25-HF4P、BC-HF4P、KCA-HF4P、LB3-HF4RP、BX-HF4RP、EC-HF4RP、BX-HF4RP、RX-HF4RP、EC-HF4RP、RC-HF4RP、KC-HF4RP、SC-HF4RP、KX-HF4RP、EX-HF4RP、JX-HF4RP、TX-HF4RP、WC3/25-HF4RP、BC-HF4RP、KCA-HF4P2、EX-HF4、JX-HF4、TX-HF4、WC3/25-HF4、BC-HF4、KCA-HF4、KCAHF4R、KCAHF4P、KCA-HF4RP等四氟绕包玻璃纤维纱编织耐温补偿导线。
